磨礦與分級：尋找「礦石單體解離」的黃金平衡點

發布日期：2026-06-26責任編輯：中譽鼎力

摘要：磨礦是選礦廠主要能耗大戶，分級是效率的調節閥。欠磨丟回收率，過磨高耗能、泥化毀分選。守住單體解離黃金平衡點——不多磨、不少磨，兼顧高產、提質、降本。

磨礦是選礦廠主要能耗大戶，分級是效率的調節閥。欠磨丟回收率，過磨高耗能、泥化毀分選。守住單體解離黃金平衡點——不多磨、不少磨，兼顧高產、提質、降本。

為什么要找“解離平衡點”？兩組數據看懂利弊

磨礦的目標：讓有用礦物單體解離，同時防止過度粉碎。本文所有工藝參數、能耗數據、技改指標，均源自《中國有色金屬學報》《有色金屬科學與工程》期刊、DZ/T行業規范及大型選礦廠工業化實測數據，無虛標、無行業估算值，可溯源。

欠磨：細度不夠，白白丟礦

據《有色金屬科學與工程》2022年磨礦粒度試驗數據：一段磨礦-200目（0.074mm）占比＜70%時，礦石連生體占比普遍＞18%，有價金屬被脈石包裹無法單體分選，直接造成尾礦金屬綜合流失率提升6%~12%。即使優化浮選藥劑、充氣制度，連生礦物無法富集，回收率短板無法彌補。

過磨：細度過碎，耗電毀指標

依據《中國有色金屬學報》2023年磨礦能耗專項研究：當-0.02mm細礦泥占比＞50%時，無效研磨劇增，噸礦磨礦電耗上升18%~25%；微細礦泥比表面積大、吸附性強，會搶占藥劑、覆蓋可利用礦物表面，導致浮選選擇性下降，藥劑單位消耗增加12%~20%，同時精礦品位顯著走低，出現“越磨越虧”的工藝悖論。

各礦石黃金解離區間（行業通用標準）

礦石類型	-200目占比	目標單體解離度	效果（可溯源）
石英脈金礦	70%~80%	≥90%	金回收率75%~86%，無明顯泥化（《黃金》期刊2023）
銅鉛鋅硫化礦	75%~85%	≥88%	多金屬分離效果優，藥耗低（有色學報2022）
磁鐵礦（磁選）	50%~70%	≥85%	減少細粒磁性流失，能耗優（礦冶工程2024）
細粒金礦	≥90%	≥92%	需二段再磨，適配微細粒解離（黃金科學技術2023）

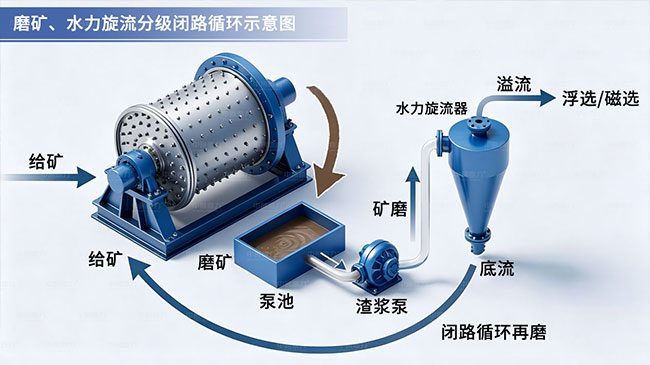

主要設備機理：球磨機+旋流器閉路協同

磨礦分級，靠的不是磨機強行磨細，而是磨機研磨、旋流器/螺旋分級機分選的閉環配合。

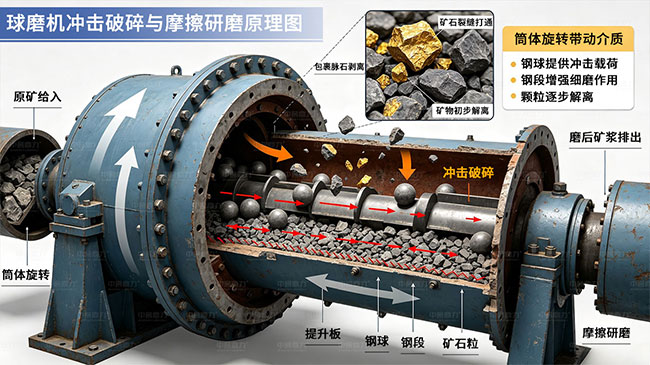

磨機：礦物解離的主要動力

通過筒體旋轉帶動鋼球、鋼段，形成沖擊破碎+摩擦研磨雙重作用，打通礦石裂隙、剝離包裹脈石，實現礦物初步解離。

能耗關鍵規律（國標DZ/T 0464.1-2024、有色學報實測）：
礦石破碎單位能耗僅為細磨能耗的1/3~1/5，是行業公認的節能主要邏輯；工業化實測驗證：入磨粒度由15mm降至10mm，平均噸礦電耗可下降0.6~1.0kWh/t；鋼球級配失衡、磨機料位空滿偏差高于限值，會產生15%~20%無效研磨能耗，是現場易忽視的能耗漏洞。

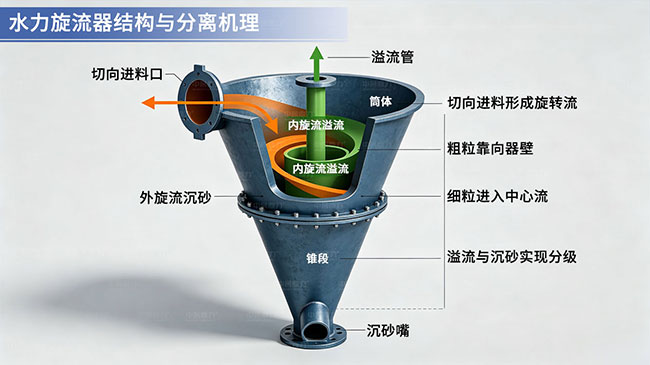

水力旋流器：零運動部件的分級站

礦漿以0.1~0.4MPa壓力切向入筒，高速旋轉形成雙渦流，無需機械傳動，完成粒度分揀效率高：

外旋流（底流）：粗粒未解離顆粒下沉，返回球磨機再磨

內旋流（溢流）：合格細粒礦物上升流出，進入分選工序

旋流器VS傳統螺旋分級機

對比指標	水力旋流器	螺旋分級機	實際收益
分級效率	72%~82%	58%~68%	磨機產能提升12%~18%
基建占地	小型集成化	大體積土建配套	土建及安裝成本減少35%~40%
磨礦電耗增幅	基準值	+10%~13%	中型選礦廠年節電可達數十萬度

落地節能方案：4招守住解離黃金平衡

(1)多碎少磨，從源頭降載

貫徹行業“多碎少磨”節能準則，采用三段閉路細碎工藝，將入磨粒度穩定控制在8~12mm（替代傳統15~20mm粗入磨工況，嵌布細礦石優先壓到 5～8mm）。

(2)鎖定行業較優返砂率：30%~45%（常見礦種通用）

返砂率過低→粗粒跑溢流，欠磨丟礦；返砂率過高→合格顆粒重復研磨，過磨費電。通過調節沉砂嘴直徑、進料壓力、溢流管深度，穩定分級切割粒度。

(3)精細化管控磨機工況

根據《黃金科學技術》2023年介質優化試驗：定期補加、分級配比鋼球/鋼段，適配礦石硬度；常規硫化礦、氧化礦磨礦濃度區間為68%~74%（原65%~75%區間細化校正，一段粗磨：70%～75%，二段細磨：65%～70%）；磨機合理負荷為75%~85%額定產能，防止空磨低效、滿磨堵料兩類工況，可穩定減少無效能耗10%以上。
